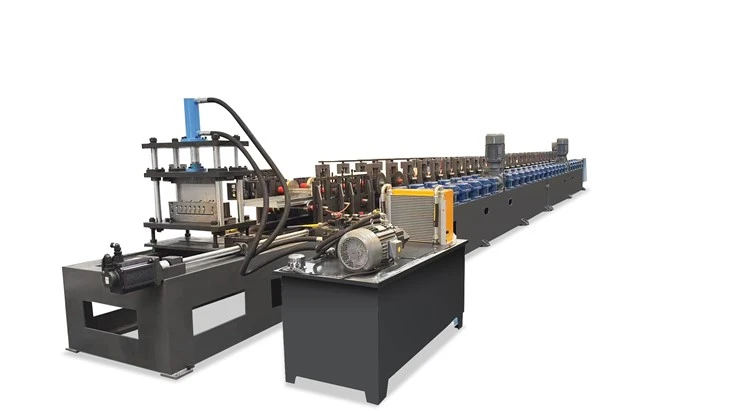

U-Kanálový stroj na tvarovanie valcov
Špecifikácie surovín a materiály použiteľné na zariadenie: materiál rolky, hrúbka 1,5 mm.
Konkrétne rozmery výrobného modelu budú predmetom výkresov zákazníka.
Pre tvarovacie koleso zvoľte materiál CR12MOV.
- Predstavenie výrobku
Funkcia zariadenia
Špecifikácie surovín a materiály použiteľné na zariadenie: materiál rolky, hrúbka 1,5 mm.
Konkrétne rozmery výrobného modelu budú predmetom výkresov zákazníka.
Pre tvarovacie koleso zvoľte materiál CR12MOV.
Zariadenie je vybavené operačným systémom s rozhraním človek{0}}stroj, ktorý môže zadávať výrobné plány a výstupnú registráciu a je možné upraviť parametre dĺžky.
Návod na obsluhu: Zvitkový materiál sa ručne zdvihne na horný stojan na materiál a materiál sa ručne zavedie do tvárniaceho stroja a privedie do rezacieho nástroja. Po zvolení automatického režimu sa aktivuje spínač pracovného tlačidla.
Parametre zariadenia
| Položka | Špecifikácia |
|---|---|
| Priemer vnútorného otvoru | 460-520 mm |
| Šírka materiálu | maximálna šírka 600 mm |
| Nosnosť | 10 000 kg |
| Množstvo | 1 kus |
| Hydraulické automatické rozširovanie jadra | Hydraulické automatické rozširovanie jadra |
| Elektrické odvíjanie | Elektrické odvíjanie |
| Použiteľný materiál | Vysokopevnostná oceľová cievka Q700- |
| Hrúbka materiálu | 1,5 mm |
| Celkový výkon hlavného motora | 30 kW |
| Rýchlosť tvarovania | 1-15 m/min |
| Počet formujúcich sa skupín | 28 súprav, vyrovnávanie 5 súprav (štruktúra pamätného oblúka sedla hriadeľa, prevodovka: každá skupina so samostatnou prevodovkou) |
| Materiál na formovanie rolky | CR12MOV |
| Tvrdosť tepelného spracovania valcovaním | HRC 58 stupňov -60 stupňov |
| Presné obrábanie | Presné opracovanie vnútorného a vonkajšieho priemeru po tepelnom spracovaní valca |
| Priemer hriadeľa a materiál | ￠80 mm, 40Cr oceľ, presne brúsené po kalení a popúšťaní |
| Hlavné ložisko | NJ212/6212 |
| Puzdro nápravy | Štruktúra pamätného oblúka |
| Spôsob prenosu | Každá skupina so samostatnou prevodovkou |
| Spôsob nastavenia šírky | Nastavenie šírky, úprava celkovej šírky jedným kliknutím |
| Štruktúra stroja | Stroj využíva zváranie oceľových dosiek a spracovanie plochých dosiek |
| Formovanie mechanických rozmerov | približne LWH17m2.1m1.4m |
| Čistá hmotnosť stroja | približne 25 ton |
| Napätie | 380V/3fázový/50Hz |
| Hydraulický systém | Jedna sada hydraulického systému, hydraulický motor 7,5 kW, jeden olejový valec pracovnej stanice |
| Odpadové rezacie formy | 1 sada foriem na rezanie odpadu |
| Materiál formy | CR12MOV |
| Tvrdosť spracovania | HRC 60 stupňov -62 stupňov |
| Metóda rezania | Používanie online kódovača na detekciu nepretržitého prerušenia serva- |
| Plochá dĺžka stola | 6 metrov |
| Plochá štruktúra stola | Plochá konštrukcia stola využíva kanálové zváranie ocele a typ bubna |
| Spôsob vykládky | Použitie manuálneho vykladania |
| Riadiaci systém | Prijatie ovládania rozhrania človek{0}}stroj PLC |
| Hlavné elektrické komponenty | Hlavné elektrické komponenty sú vyrobené spoločnosťou Schneider |
| Elektrická ovládacia skrinka | Elektrická ovládacia skrinka využíva plne utesnené ventilačné chladiace zariadenie |
| Napájanie riadiaceho systému | Napájanie riadiaceho systému využíva ochranu proti preťaženiu |
| Napätie | 380V 50Hz |
