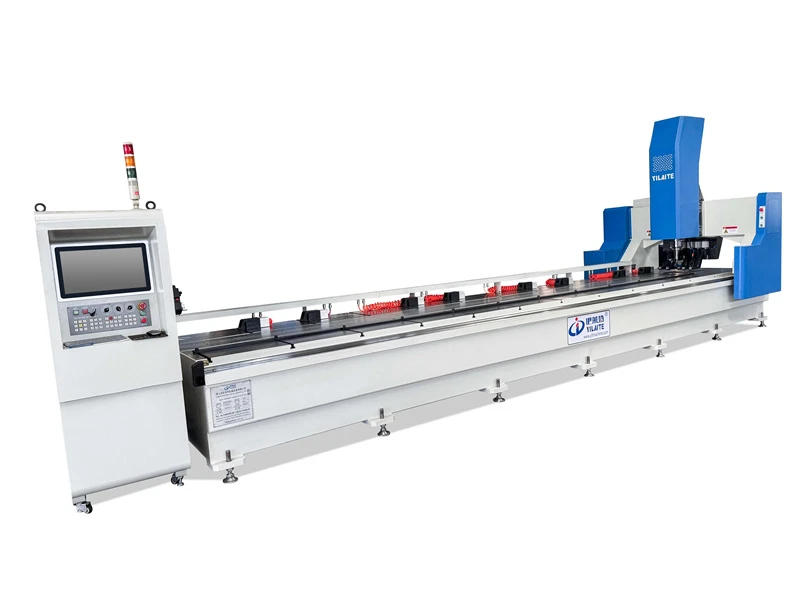

Trecí zvárací stroj na hliníkovú šablónu
Tento stroj je vhodný na dierovanie otvorov do hliníkových debnených podlahových panelov, stenových panelov, vnútorných rohov, kýlov a uhlového hliníka. Dokáže vyraziť až 60 otvorov na jeden zdvih, s nastaviteľným rozstupom v krokoch po 50 mm.
- Predstavenie výrobku
Foshan Yilaite Machinery Equipment Co., Ltd. je jedným z popredných výrobcov a dodávateľov trecích zváracích strojov pre hliníkové šablóny v Číne, tiež podporuje vysoko kvalitné prispôsobené služby. S bohatými skúsenosťami vás srdečne vítame, aby ste si kúpili moderný trecí zvárací stroj na hliníkovú šablónu z našej továrne.
1. Celková dĺžka zariadenia je 4 m/7 m, šírka je 2 m, efektívna šírka zvárania je 250 ~ 600 mm, efektívna dĺžka zvárania je 3000 mm/6000 mm a je prijatá pohyblivá portálová konštrukcia.
2. Vonkajšia šírka zariadenia nie je širšia ako 2250 mm a výška nie je väčšia ako 2500 mm, čo je vhodné na balenie kontajnerov.
3. Zariadenie je rám na zváranie oceľovej konštrukcie. Po celej úprave žíhaním, aby sa dosiahol efekt odstránenia vnútorného napätia, pomocou vysoko presného spracovania veľkých portálových zariadení na spracovanie, upnutie rámu naraz, aby sa dokončila úprava povrchu upevnenia vodiacej koľajnice a upevnenia stojana, čím sa zabezpečí presnosť a stabilita zariadenia.
4. Vhodné na trecie zváranie a spracovanie rôznych hliníkových šablón.
5. Používa sa automatický systém polohovania a upínania a po upnutí je možné vykonať dvojrozmerné zváranie rovnakej roviny.
6. Operačný systém: Je zvolený nemecký PA riadiaci systém s čínštinou.
7. Pracovná hlava je mechanicky olejom-chlazené vreteno so 7,5 kW servomotorom Yaskawa na vysokokvalitné dokončovanie rôznych zvarov.
8. Pracovná plošina: Pracovný stôl s T-drážkou a matica M16T.
9. Automatický mazací systém: Centrálne prerušované automatické mazanie pohybového mechanizmu.
10. Forma chladenia nástroja: Chladenie stlačeným vzduchom.
Hlavné technické parametre
| Projekt | Jednotka | YLT-MCH3010/MCH6010 |
|---|---|---|
| Zdvih obrábacieho stroja | X | 3000 / 6000 mm |
| Z | 250 mm | |
| Presnosť obrábania | Polohovanie | ±0,1 mm |
| Opakovaná lokalizácia | ±0,05 mm | |
| Vertikálnosť vŕtania a frézovania | 0,1 / 100 mm/mm | |
| Drsnosť povrchu reznej plochy | Ra 6,3 um | |
| Rýchlosť posuvu | os X- | 35 m/min |
| Z-os | 15 m/min | |
| Vreteno | Výkon / rýchlosť otáčania | 7,5 kW / 3000 ot./min |
| Servomotor (Yasukawa, Japonsko) | X | 3 kW |
| Z | 1,3 kW | |
| Hĺbka zvárania | 2-5 mm | |
| Celkový rozmer | 4800 × 1800 × 2000 mm | |
| Požadovaný zdroj energie | Napájanie | 18 kW, 380 V, 40 A |
| Tlak vzduchu | Väčšie alebo rovné 0,6–0,8 MPa | |
Schematický popis
1. Referenčná nosná doska smeru osi Y.
2. Zariadenie na lisovanie šablón: 4 sady/6 sád lisovacích zariadení s valcami v smere osi Y a 2 sady lisovacích zariadení s valcami v smere osi X.
3. Referenčná nosná doska osi X{1}}.
4. Vymeniteľná perlička.
5. Bočné tlakové upínacie zariadenie.
