Stroj na orezávanie U-dosiek na hliníkové debnenie

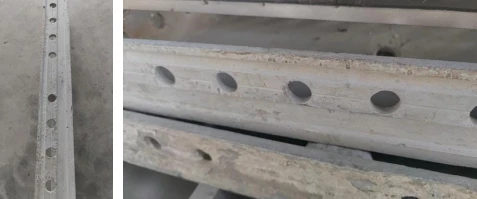

Zariadenie je vhodné na orezávanie hrán hliníkových debniacich panelov v tvare U -, primárne zamerané na použité hliníkové debniace panely v tvare U-. (Pozri obrázok)
- Predstavenie výrobku
Foshan Yilaite Machinery Equipment Co., Ltd. je jedným z popredných výrobcov a dodávateľov stroja na orezávanie hliníkových debnení u-dosiek v Číne, ktorý tiež podporuje vysokokvalitné prispôsobené služby. S bohatými skúsenosťami vás srdečne vítame, aby ste si v našej továrni zakúpili pokročilý stroj na orezávanie plechov na hliníkové debnenie-.
Technické parametre zariadenia
|
Nie |
Položka |
Parameter |
|
1 |
Model |
HS-U600D |
|
2 |
Menovitý tlak vzduchu |
0,4–0,6 MPa |
|
3 |
Menovité napätie |
380V |
|
4 |
Motor ľavého vretena |
3,7 kW |
|
5 |
Pravý vretenový motor |
3,7 kW |
|
6 |
Ľavý motor pred{0}}leštiacej kefy |
1,5 kW |
|
7 |
Ľavý stĺpik-Motor leštiacej kefy |
1,5 kW |
|
8 |
Pravý motor pred{0}}leštiacej kefy |
1,5 kW |
|
9 |
Pravý motor pred a po leštení kefy |
1,5 kW |
|
10 |
Zberač prachu |
1,5 kW |
|
12 |
Servo ovládač |
750W |
|
14 |
Invertor napájania |
ZQ200M-2R2G3B |
|
15 |
Invertor vretena |
ZQ200M-7R5G3B |
|
16 |
Celkový výkon zariadenia |
14,9 kW |
|
17 |
Celkové rozmery zariadenia (D׊×V) |
6000 × 2000 × 1500 mm |
|
18 |
Celková hmotnosť stroja |
1800 kg |
|
19 |
Frézovanie Šírka rezu |
50-600 mm |
|
20 |
Frézovanie Dĺžka rezu |
500-3000 mm |
|
21 |
Presnosť vybavenia |
± 0,3 mm |
|
22 |
Efektívnosť výroby |
3–6 m/min |
Zariadenie je vhodné na orezávanie hrán hliníkových debniacich panelov v tvare U -, primárne zamerané na použité hliníkové debniace panely v tvare U-. (Pozri obrázok)
Rozsah použitia zariadenia je 600-4000 mm na dĺžku a 50{5}}600 mm na šírku. Umiestnite hliníkovú šablónu v tvare U na plošinu v prednej časti zariadenia. Po zatlačení dosky v tvare U do vodiaceho kolesa zariadenie automaticky odošle hliníkovú šablónu do zariadenia na korekciu. Zároveň je možné na dotykovom displeji nastaviť šírku podľa rôznych šírok a zariadenie automaticky prispôsobí šírku dosky zariadenia podľa nastavenej hodnoty. Najvyššia prevádzková rýchlosť zariadenia môže dosiahnuť 6 m/min.
Zariadenie môže dosiahnuť relatívne plochý a svetlý stav po prechode cez 2 sady drôtených kolies, 2 sady hláv fréz a 2 sady leštiacich kolies a povrch frézy možno ovládať v rozmedzí ± 0,1 mm od nastavenej hodnoty. Ako je znázornené na obrázku
Zariadenie využíva rozsiahle spracovanie plechov, ktoré chráni obsluhu a zároveň minimalizuje rozstrekovanie prachu a nečistôt počas prevádzky. Súčasťou balenia je aj špeciálny vysávač na hliníkové hobliny na manipuláciu s prachom a nečistotami, čo šetrí čas na neskoršiu údržbu.
Podávacia časť využíva viacero prítlačných valcov, aby sa zabezpečilo, že plech je počas podávania kolmý na frézu. Časť nastavenia šírky využíva ovládanie servomotora, čo vedie k vyššej presnosti nastavenia a vyššej rýchlosti.
Horný prítlačný valec využíva upínanie valca, čo umožňuje nastaviteľný tlak. Počas odstávky stroja alebo údržby je možné plech ľahko vytiahnuť, čím sa ušetrí čas a náklady na údržbu.
Riadiaci systém je vybavený systémom alarmu odchýlky dĺžky.
Stroj využíva frekvenčné meniče na riadenie otáčok v sekcii frézy aj dopravníka. Toto je primárne zamerané na kontrolu drsnosti povrchu pri frézovaní a účinnú ochranu motora, čím sa predlžuje jeho životnosť.
